In den letzten Jahren sind die Anforderungen an Gasanalysatoren immer anspruchsvoller geworden. Einfache Analysatoren sind zur Ausnahme geworden und stattdessen wird die Funktion mit zusätzlichen Komponenten erweitert, um die Anforderungen der Gasanalyse zu erfüllen. Dies ist Teil zwei von drei Beiträgen zu diesem Thema, in denen wir beispielhaft Aufbauten mit NOx-Konverter, Ozonzerstörer, der mit unserer CLDmini-Technologie eingesetzt wird, und geregelter Pumpe vorstellen werden.
In den vergangenen Jahren haben wir für viele Kunden mit unterschiedlichen Anforderungen an Probenahme, Kommunikation und Umgebungsbedingungen Lösungen entwickelt. Folglich hat sich unsere Produktpalette an zusätzlichen Sensorkomponenten im Laufe der Zeit erweitert. Jetzt möchten wir diese OEM-Baugruppen mit Ihnen teilen.
- Beschleunigen Sie Ihren Konstruktions- und Implementierungsprozess
- Sparen Sie Zeit beim Analysieren und Testen verschiedener Produkte
- Verwenden Sie die Module plug & play
- Minimieren Sie den Support-Aufwand mit einer geringen Anzahl von Lieferanten
Alle unsere Module können per CAN kommunizieren und benötigen eine 24V-Spannungsversorgung. Die Vorkonfektionierung ermöglicht dem Anwender eine Plug-and-Play-Nutzung. Unsere OEM-Baugruppen können mit unserem OEM-Sensor kombiniert werden oder eigenständig in einer Kundenkonfiguration verwendet werden.
NOX Konverter
Bei Verbrennungsprozessen wird NOx als Summenparameter für Distickstoffoxid (NO) und Distickstoffdioxid (NO₂) verwendet. Häufig werden die Emissionsgrenzwerte für NO und NO₂ nur durch den Summenparameter NOx geregelt. Dies ermöglicht es, dem Sensor einen Umwandlungsschritt vorzuschalten und nur eines der Gase, in diesem Fall NO, zu messen.
Der NOx-Konverter besteht aus einer beheizten Patrone mit Konvertermaterial und einer thermischen Isolierung. Die Isolierung ermöglicht eine effektive Beheizung und konstante Temperaturen. Durch katalytische Reduktion werden die NO₂-Moleküle in NO umgewandelt, während sie durch den NOX-Konverter geleitet werden. Die Umwandlung erfolgt mit einem Wirkungsgrad von bis zu 98%.
Der NOx-Konverter wurde für unseren Chemilumineszenz-Detektor (CLD, siehe Beispiel unten) entwickelt, der als Referenzmethode für NO- und NOx-Messungen bekannt ist. Nach dem Eintritt in den Analysator wird das Messgas durch den NOx-Konverter geleitet, bevor es in der Reaktionskammer mit Ozon (O₃) vermischt wird. Mit dieser Technik kann der Benutzer NOx als Summe von NO und NO₂ messen. Optional kann NO₂ separat bestimmt werden, indem der NOx-Konverter wiederholt umgangen wird oder eine zweite Reaktionskammer (CLDdual) verwendet wird.
Der NOx-Konverter zeichnet sich durch seine hohe Effizienz, seine Kompaktheit und seine flexiblen Einsatzmöglichkeiten aus. Nicht nur CLD-Techniken können von ihm profitieren, sondern auch andere Sensoren wie NDIR. Da sich das Material des Konverters mit der Zeit abnutzen kann, ist ein einfacher Zugang zum Austausch des Materials gegeben.
Übersicht:
- Besteht aus Heizpatrone und Isolierung
- Umwandlung von NO₂ → NO
- Effizienz von bis zu 98%
- Kompakt
- Flexibler Einsatz mit verschiedenen Technologien
- Austauschbares Material
Chemilumineszenz-Analysator mit eingebautem NOx-Konverter NOx-Konverter – mit oder ohne Isolierung erhältlich
Ozonzerstörer
Bei der Verwendung von Chemilumineszenztechniken (CLD) zur Messung von NO oder NOX wird während der Messung Ozon (O₃) erzeugt. Ozon ist ein Reizgas und kann zu Nasenbluten und Lungenödemen sowie zu Atembeschwerden führen. Es ist sehr schädlich für den menschlichen Körper und sollte daher niemals eingeatmet werden. Das Leiten von Ozon in eine Abgasleitung ist in manchen Fällen nicht möglich und Abgasleitungen sind möglicherweise nicht vorhanden. Aus diesem Grund und aus Gründen der persönlichen Sicherheit am Arbeitsplatz wird empfohlen, Ozon direkt nach Verlassen des CLD-Sensors zu vernichten.
Im Inneren des Ozonzerstörers befinden sich ein Heizelement sowie ein Katalysatormaterial, die von einer Isolierung umgeben sind, um eine effiziente Heizung zu gewährleisten. Das Heizelement benötigt nur einen Stromanschluss und regelt seine Temperatur selbst. Auf beiden Seiten befinden sich Edelstahlanschlüsse für einen einfachen Plug & Play-Einsatz.

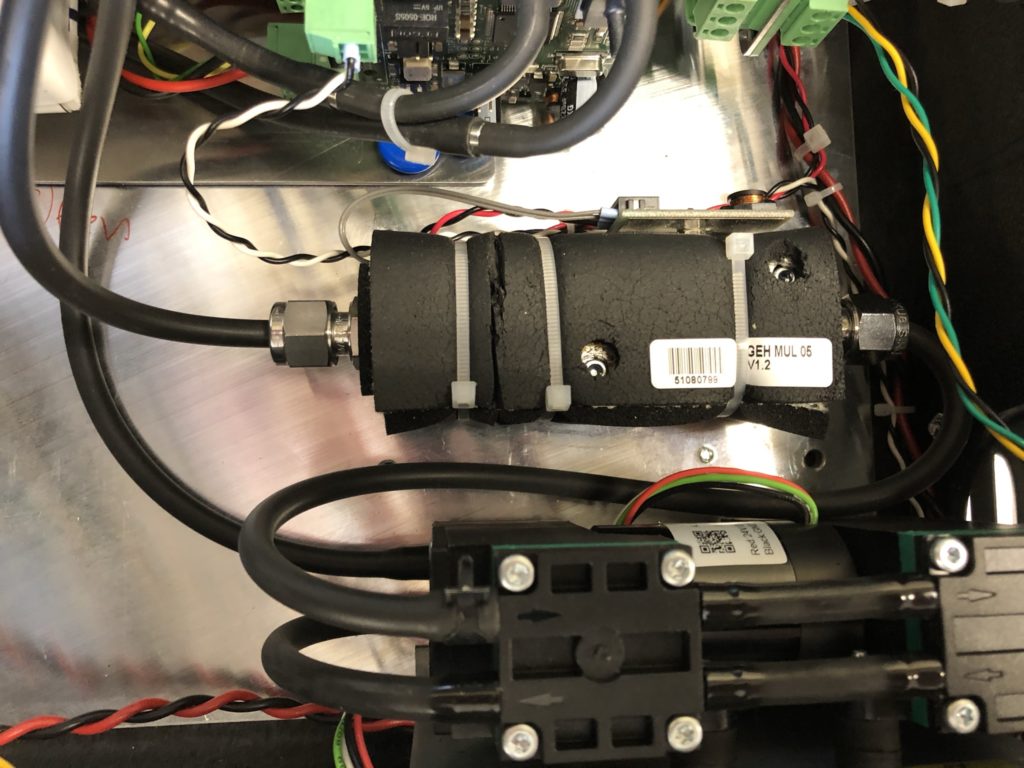

Der Ozonzerstörer wird mit unserer CLDmini-Technologie verwendet. Der Anwendungsbereich kann jedoch auf jeden Prozess erweitert werden, der von Ozon „gereinigt“ werden soll. Das folgende Beispiel zeigt eine tragbare CLDmini-Anwendung, die in einer kleinen Box montiert ist. Die Box wird für NOX-Kickdown-Messungen an Fahrzeugen verwendet. Um den Benutzer vor Ozon zu schützen, das den Sensor verlässt, ist der Ozonzerstörer am Ende des CLDmini-Sensors angebracht. CLDmini technology. However, the application range can be extended to whatever process needs to be “cleaned” of Ozone. The example below shows an example of a portable CLDmini application mounted inside a small box. The box is being used for NOX Kickdown measurements of vehicles. In order to protect the users from Ozone leaving the sensor, the Ozone Destroyer is placed at the end of the CLDmini Sensor.
Der Ozone Destroyer ist sehr kompakt und eignet sich daher ideal als OEM-Lösung, die in Bezug auf Platz und Gewicht begrenzt ist (wie die KickDown NOx-Box). Darüber hinaus machen das intelligente Design und die Materialauswahl ihn sehr kosteneffizient.
Übersicht:
- Zerstört Ozon (O3) durch Katalysatormaterial
- Schützt den Benutzer und ermöglicht eine einfachere Einrichtung der Messung
- Heizelement zur Vermeidung von Kondensation
- Kompakt und kosteneffizient
- Ideal für den mobilen Einsatz CLDmini
Ozonzerstörer in unserem CLDmini mit NOx-Sensor Eingebauter Ozonzerstörer Ozonzerstörer
Regelbare Pumpe
Gasanalysesysteme (mit Ausnahme einiger In-situ-Techniken oder passiver Probenahmen) benötigen Pumpen für verschiedene Funktionen. Eine Probenahmepumpe saugt in der Regel Gas von einer weiteren Stelle im Prozess zur Analyseeinheit. In einigen Fällen ist eine zweite Pumpe für die Vorprobenahmeeinheit von Vorteil. Je nach Anwendung, dem eingebauten Sensor und der Gasmatrix muss die Pumpe unterschiedliche Anforderungen erfüllen. Für kurze Ansprechzeiten oder bei langen Probenahmeleitungen werden in der Regel Pumpen mit hohem Gasfluss eingesetzt. Wenn außerdem stark adsorbierende Gase (wie NH3, H2O2, NOX, SO2) gemessen werden oder der Sensor selbst Vakuumbedingungen erfordert (wie LAS, CLD), wird die Pumpe typischerweise mit niedrigem Druck betrieben, um beste Messergebnisse zu erzielen. Gasfluss und Druck sind jedoch nicht die einzigen zu berücksichtigenden Pumpenparameter. Weitere Anforderungen können sein: Beständigkeit gegen korrosive Gase, Leistungsregulierung, Kompaktheit für begrenzte Räume, geringe Schwingungsbelastung und vieles mehr.
Durch unsere langjährige Erfahrung in der Gassensorik haben wir für alle Anwendungen individuell geeignete Pumpen gefunden. Für jede Messaufgabe haben wir Pumpen mit einem bestimmten Durchfluss, Druck, Material, Regeleingang und Größe konfiguriert. Selbst eine kleine Kondensatpumpe für unseren Gaskühler finden Sie bei TRACE-GAS.

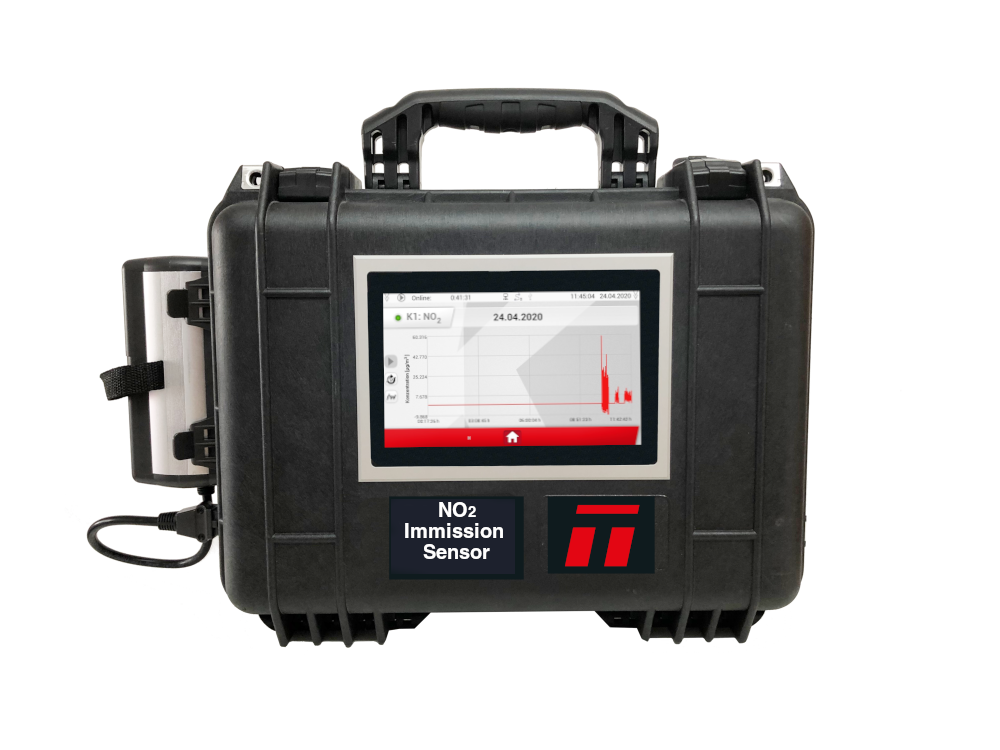

Das folgende Beispiel zeigt eine Pumpenlösung für die tragbare Immissionsüberwachung von NO2. Sie ist recht kompakt und arbeitet mit geringem Stromverbrauch. Ein Eingang zur Leistungsregelung wird verwendet, um stabile Bedingungen für Druck und Durchfluss während der Messung aufrechtzuerhalten.
Übersicht:
- bis zu 1,5 mbar
- bis zu 21 l/min Durchfluss
- mit und ohne Druckregulierung
- geeignet für alle unsere Gassensoren
- kundenspezifische Materialien und elektrische Anschlüsse

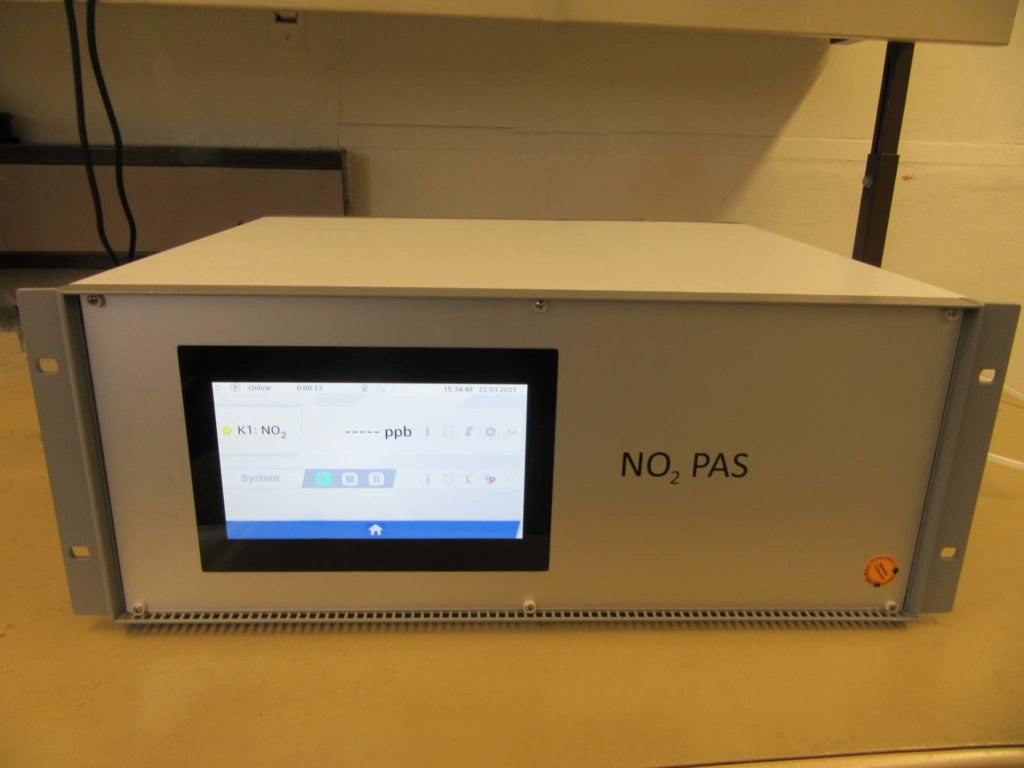

Gaspumpe Mobile No2-Immissionsmessung PAS-Immissionsmodul
Freuen Sie sich auf Teil 3 unseres OEM-Montage-Specials mit weiteren Komponentenkombinationen. In der Zwischenzeit zögern Sie nicht, sich bei Fragen an uns zu wenden.
